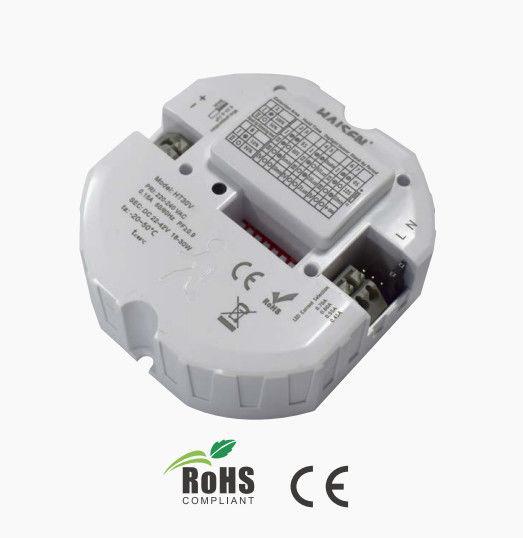

هوائي مستدير متحرك 34 واط مثبت في السقف مع مستشعر حركة

هوائي مستوٍ بتصميم دائري لإضاءة السقف مع مستشعر حركة قابل للتعتيم عند الغسق

سمات:

1. خرج التيار الثابت .

2. التحكم في التشغيل/الإيقاف بواسطة مرحل.

3 .التحكم ثلاثي المستويات بواسطة مخرج 1-10 فولت.

4. مناسبة لمصابيح السقف والحاجز.

5. حساسة وموثوقة

6. IP 20 وضمان لمدة 3 سنوات.

البيانات الفنية:

تشغيل/إيقاف تشغيل منطقة اكتشاف التحكم وقت الانتظار مستشعر ضوء النهار

تعتيم وضع الاستعداد تيار خرج وضع الاستعداد

مستوى فترة

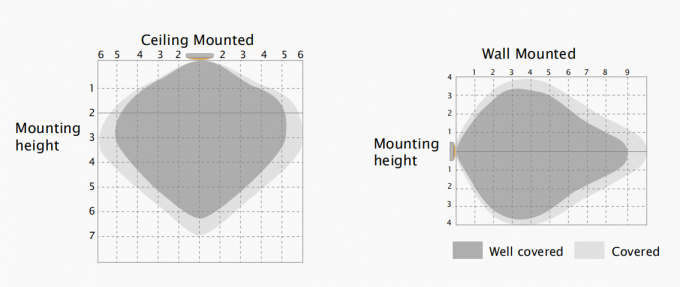

منطقة الكشف:

يشير التثبيت إلى أقصى مسافة عند أعلى ارتفاع للتركيب بحساسية 100%.

ارتفاع التثبيت النموذجي 2.5-6 متر.

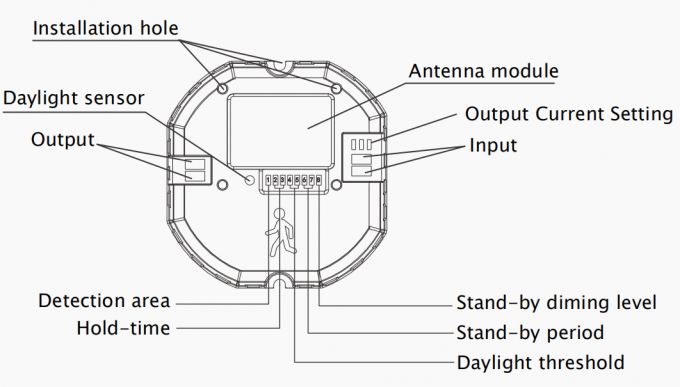

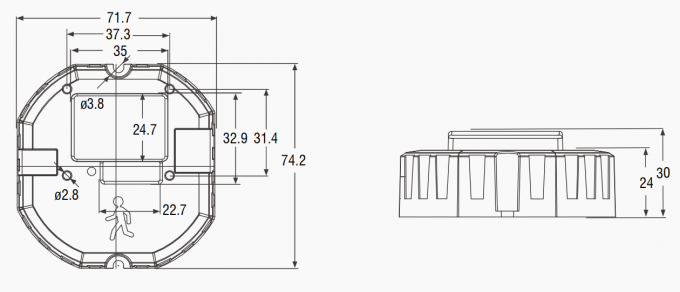

الهيكل الميكانيكي:

أبعاد:

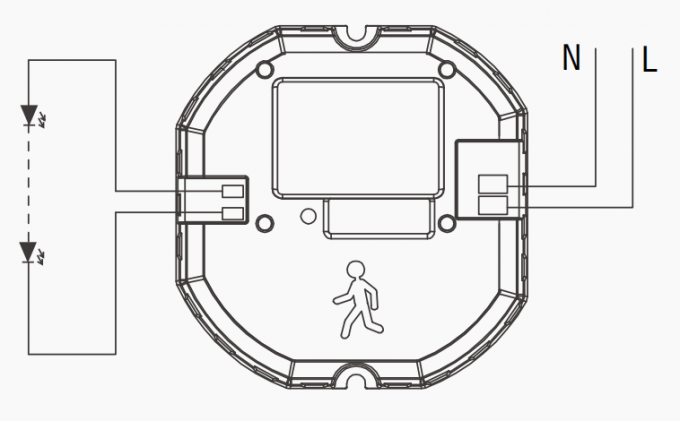

مخطط الأسلاك:

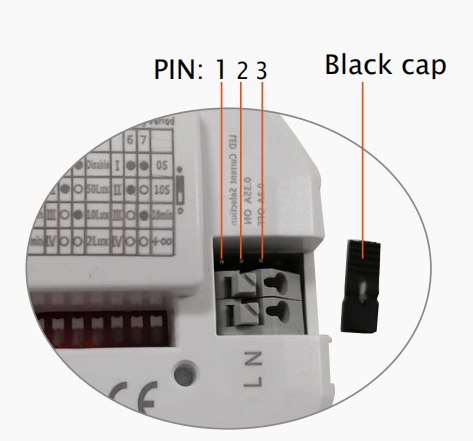

إعداد تيار الإخراج:

اضبط التيار ليكون 350 مللي أمبير عن طريق توصيل الغطاء الأسود على 1 و 2 PIN، و 300 مللي أمبير عن طريق توصيل 2 و 3 PIN.

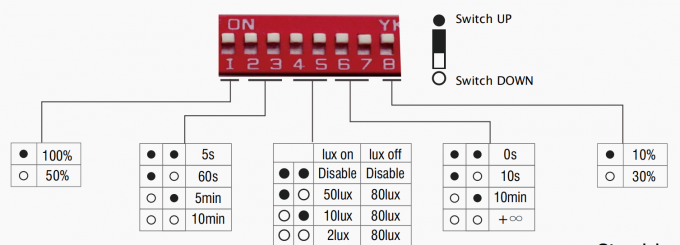

جلسة:

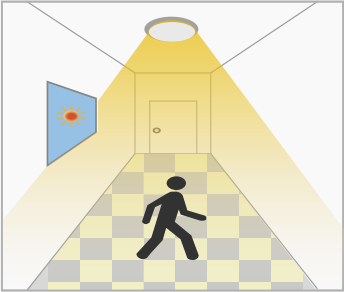

1: منطقة الكشف:

في هذه المنطقة، سيتم اكتشاف الحركة وستكون قادرة على تشغيل المستشعر. منطقة الكشف بنسبة 100% تُعرف أيضًا بالحساسية القوية.

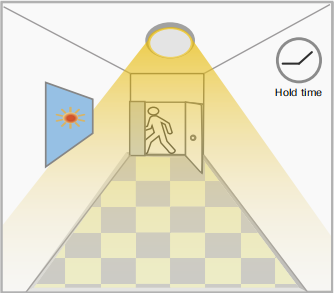

2-3: وقت الانتظار:

فترة احتفاظ الضوء بسطوع 100% بعد مغادرة الأجسام المتحركة لمنطقة الكشف.

4-5: عتبة ضوء النهار:

تعريف سطوع المحيط؛ فقط عندما يكون سطوع المحيط أقل من كمية الإضاءة المحددة مسبقًا، سيعمل المستشعر؛ عندما يتم ضبطه مسبقًا على "تعطيل"، يعمل المستشعر في كل مرة يكتشف فيها الحركة بغض النظر عن سطوع المحيط.

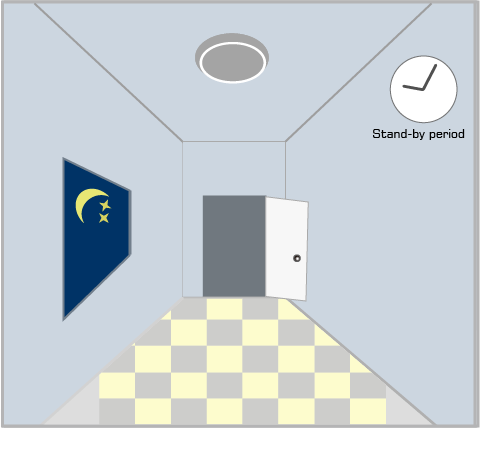

6-7:فترة الاستعداد:

فترة بقاء الضوء منخفضًا قبل إطفائه تمامًا. عند ضبطه مسبقًا على "∞"، يبقى الضوء دائمًا منخفضًا في حال عدم وجود حركة في منطقة الكشف وعدم إطفائه.

8: فترة الاستعداد:

تعريف انخفاض الإنتاج في فترة الاستعداد.

محيط ضوء النهار:

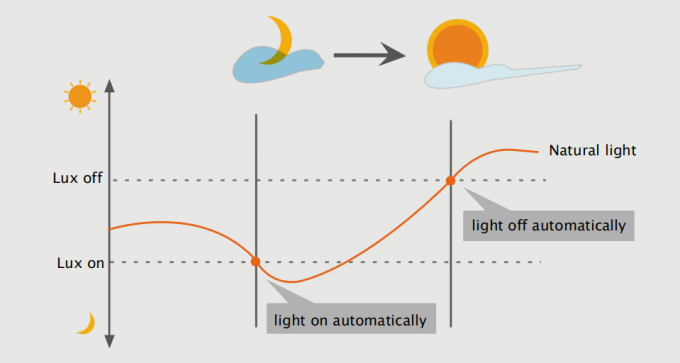

مستشعر الغسق/الفجر:

يمكن لتقنية الخلايا الضوئية النشطة الخاصة بنا التمييز بين الضوء الطبيعي وضوء LED،

تأكد من أن الضوء سيكون مطفأً عند الحاجة إليه.

بفضل وظيفة أولوية ضوء النهار، يتمكن جهاز HT30V من التمييز بين سطوع الضوء الاصطناعي و الضوء الطبيعي بعد تثبيته داخل التركيبات، وإيقاف تشغيل الضوء تلقائيًا عند وجود ضوء محيط السطوع يتجاوز مستوى الإضاءة المحدد مسبقًا.

لوكس تشغيل/إيقاف:

الإضاءة تلقائيًا مع عدم كفاية الإضاءة تخفت الإضاءة إلى وضع الاستعداد يتم إيقاف الإضاءة عند

على عندما يكون مستوى السطوع المحيط هو مستوى الإضاءة المحيطة، إذا لم يكن هناك حركة، يكون مستوى الإضاءة المحيطة هو مستوى الإضاءة المحيطة. السطوع أقل من الضوء الذي يخفت إلى 100% بعد اكتشافه أعلى من المحدد مسبقًا مستوى الإضاءة أعلى من مستوى الإضاءة المُحدد مُسبقًا. عند تثبيت الحركة، قم بتركيب الإضاءة.

مُكتَشَف.

طلب:

1. وظيفة التشغيل/الإيقاف التلقائي:

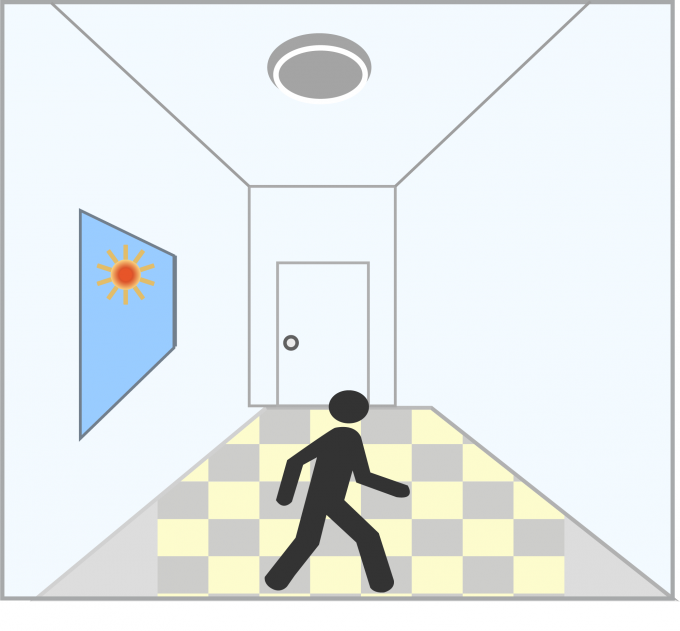

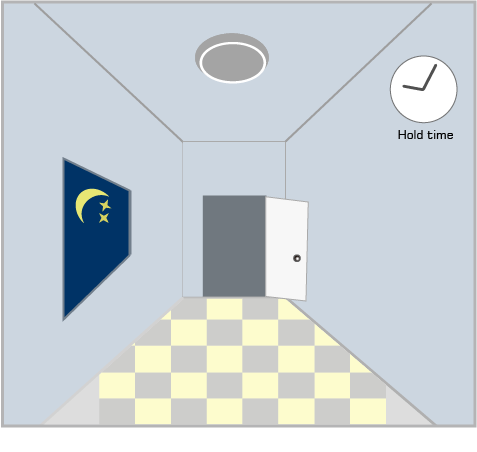

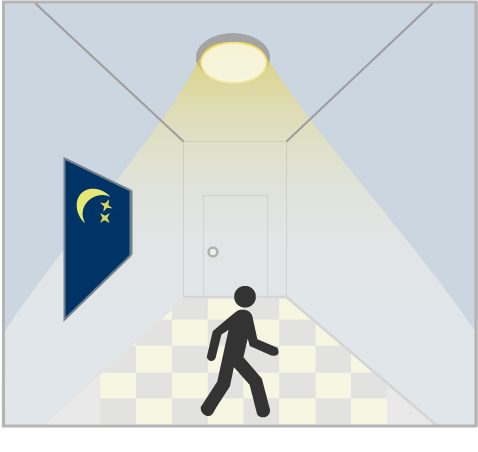

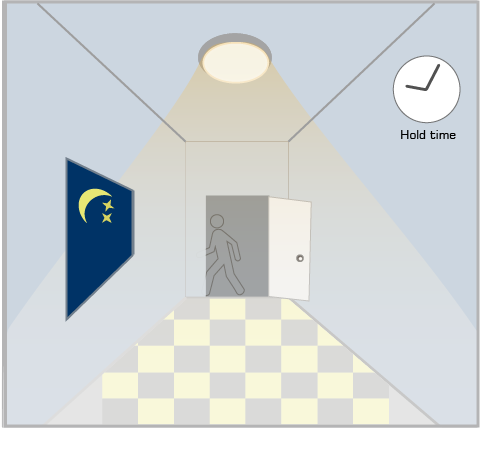

يضيء الضوء عند اكتشاف الحركة ويتم إيقاف تشغيله بعد مغادرة الأشخاص في الليل. التطبيقات: الممر، الدرج. يتم ضبط عتبة ضوء النهار على "2Lux، 10Lux، 50Lux".

مع وجود ضوء النهار الكافي، حتى مع عدم وجود ضوء النهار الكافي، بعد الكشف الأخير و عندما تكون الحركة تم الكشف عن الضوء متى تم اكتشاف الحركة، الوقت المنقضي للانتظار الحالي، يبقى متوقفًا. الضوء مضاء. الضوء مطفأ.

2.لا يوجد وظيفة ضوء النهار:

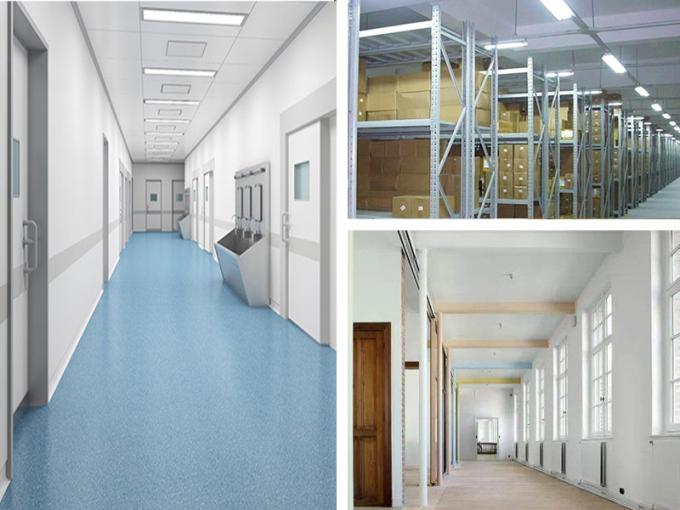

يتم ضبط عتبة ضوء النهار على "تعطيل". يضيء الضوء عند اكتشاف الحركة، بعد مغادرة الأشخاص، وينطفئ الضوء بعد فترة الاستعداد، التطبيقات: الأماكن الخافتة مثل مواقف السيارات في الطابق السفلي، والممر السفلي.

عند اكتشاف الحركة، بعد مغادرة الأشخاص بعد الكشف الأخير و سوف يقوم المستشعر قم بتشغيل منطقة الكشف، يبقى الضوء وقت الانتظار الحالي إضاءة تصل إلى 100% من السطوع. سطوع 100% خلال الفترة المنقضية، إضاءة مطفأة.

وقت الانتظار.

3. وظيفة التحكم القابلة للتعتيم/وظيفة الممر

مع وجود ضوء النهار الكافي، حتى مع عدم وجود ضوء النهار الكافي، بعد الكشف الأخير عن الضوء عندما تكون الحركة تم الكشف عن الضوء متى عند اكتشاف الحركة، سيتم تعتيمها إلى يبقى متوقفًا. الضوء مضاء. مستوى التعتيم في وضع الاستعداد

(10% أو 30%) بعد وقت الانتظار

بعد فترة الاستعداد، الضوء مطفأ.

طلب:

ملاحظات المستخدم:

1. يمكن للميكروويف اختراق الجدران أو الزجاج الذي يقل سمكه عن 20 سم ويضعف إذا كان سمكه أكثر من 20 سم.
2. يجب أن يكون جهد السائق مستقرًا ويطفو في حدود 10%.
3. سوف تتأثر منطقة الكشف بسرعة الحركة وارتفاع التركيب وحجم الحركة.
4. قم بإجراء الاختبار في الأيام المشمسة بدون غطاء المصباح، مما سيؤثر على قيمة الإضاءة المختبرة.

5.إعدادات المصنع الافتراضية: منطقة الكشف 100%/وقت الانتظار 5 ثوانٍ/تعطيل عتبة ضوء النهار/فترة الاستعداد 0 ثانية/مستوى التعتيم في وضع الاستعداد 10%.
