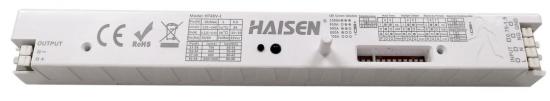

مستشعر محرك LED معزول بقوة 40 واط

محرك LED معزول بقوة 40 وات مع تيار 0.4 أمبير لإضاءة Batten

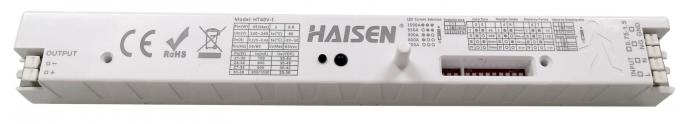

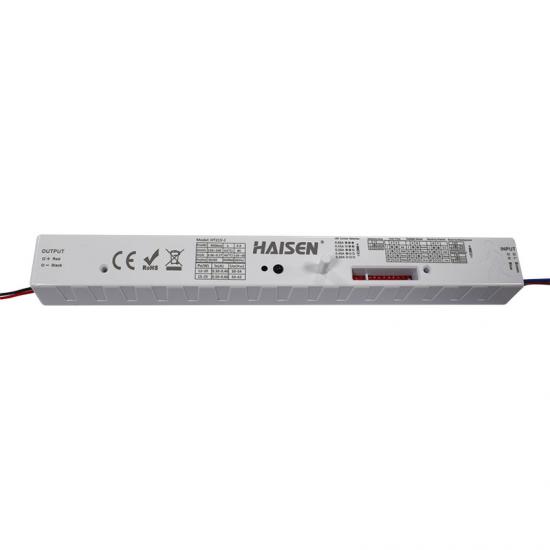

HT40V-I هو محرك LED معزول بقوة 40 وات ومستشعر حركة ميكروويف، منتجان مدمجان 2 في 1 بجهد خرج 30-54 فولت، وأولوية ضوء النهار ونطاق الكشف وارتفاع 6 أمتار (ارتفاع) × 14 مترًا (عمق)، ووظيفة التعتيم مع تيار خرج LED ثابت مناسب لضوء Batten وضوء Tri-proof

سمات:

1. مُحرك LED المُعزول ومستشعر الميكروويف المُدمج

2. أولوية ضوء النهار

3. التحكم ثلاثي المستويات بواسطة خرج 1-10 فولت

4. ضمان لمدة 3 سنوات، IP20

5. تصميم نحيف خصيصًا للضوء الساقط والضوء المقاوم للضوء

6. تيار مستمر مع خيارات 0.7 أمبير (30-54 فولت)/0.8 أمبير (30-48 فولت)/0.90 أمبير (30-42 فولت)/0.95 أمبير/1.0 أمبير (30-36 فولت)

7. وظيفة التعتيم مع سطوع وضع الاستعداد بنسبة 10%/30%

8. كفاءة 83%

9. نطاق الكشف × الارتفاع 14 مترًا × 6 أمتار

10. طاقة الخرج 19 وات كحد أقصى بجهد 30-54 فولت

11. الحماية غير الطبيعية SCP: الاسترداد التلقائي، OVP، OCP، OTP

12. معيار التوافق الكهرومغناطيسي EN55015

13. تصميم هوائي قضيب ليتم تثبيته بسهولة.

14. إعداد جهاز التحكم عن بعد / إعداد مفتاح DIP

وصف المنتج

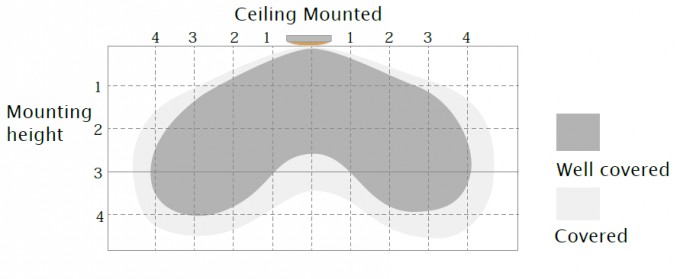

نطاق الكشف

يشير هذا الرقم إلى المسافة القصوى عند أعلى ارتفاع للتركيب مع حساسية 100%.

ارتفاع التثبيت النموذجي 2.5-4 متر.

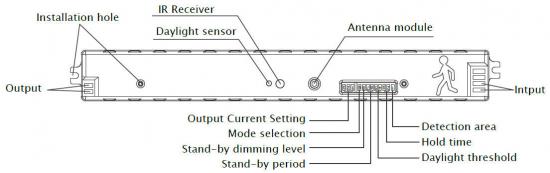

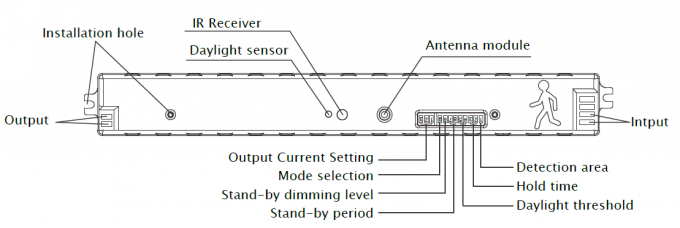

الهيكل الميكانيكي

مع اثني عشر قطبًا لمفتاح DIP لتعيين إعداد التيار الخارجي، واختيار الوضع، ومستوى التعتيم في وضع الاستعداد، وفترة الاستعداد، ومنطقة الكشف، ووقت الانتظار، وعتبة ضوء النهار.

مع جهاز استقبال الأشعة تحت الحمراء لدعم إعداد التحكم عن بعد.

مع فتحتين للتثبيت، يتم تثبيتها بسهولة على تركيبات الإضاءة للمستخدم النهائي.

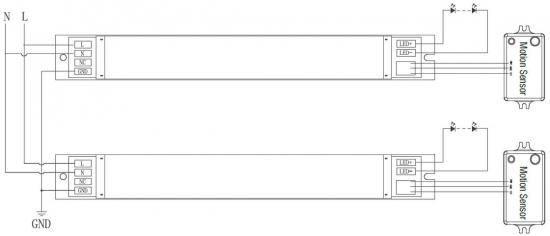

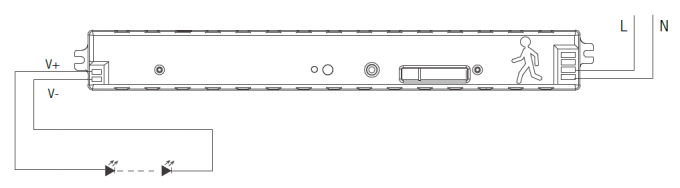

مخطط الأسلاك

قطبين للتوصيل بمصدر الطاقة (120-277 فولت تيار متردد)

قطبين للتوصيل مع ضوء LED

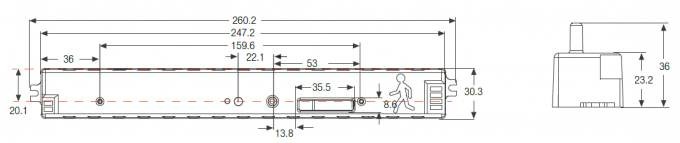

الأبعاد (مم)

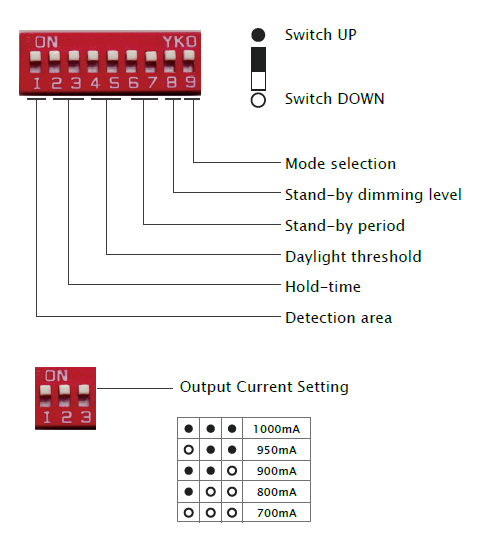

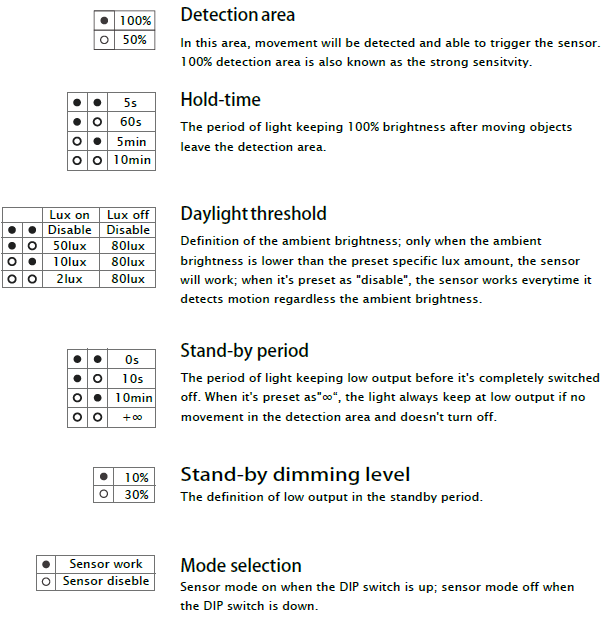

إعداد مفتاح DIP

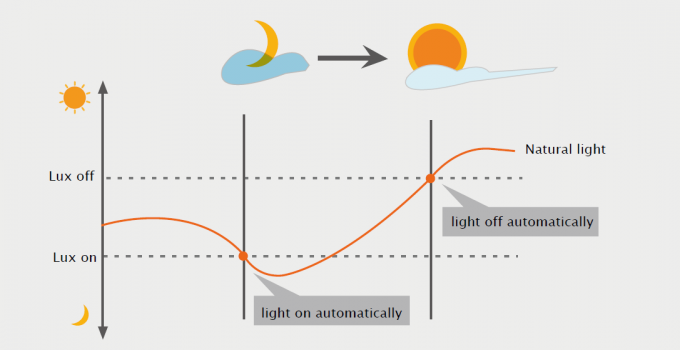

د أولوية الضوء

بفضل وظيفة أولوية ضوء النهار، يتمكن جهاز HT19V-I من التمييز بين سطوع الضوء الاصطناعي
من الضوء الطبيعي بعد تثبيته داخل التركيبات، وإيقاف تشغيل الضوء تلقائيًا عند
سطوع الضوء المحيط يتجاوز مستوى الإضاءة المحدد مسبقًا.

الشرط المسبق لأولوية ضوء النهار:
1. فترة الاستعداد هي +∞؛
2. مستوى التعتيم في وضع الاستعداد هو 10% أو 30%؛
3. عتبة ضوء النهار هي 2 لوكس، أو 10 لوكس، أو 50 لوكس.

عرض تجريبي للتطبيق

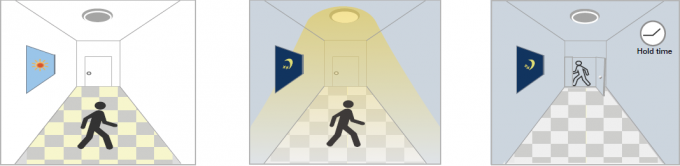

1. وظيفة التشغيل/الإيقاف التلقائي:

يُضاء عند استشعار حركة، ويُطفأ بعد مغادرة الأشخاص ليلاً. الاستخدامات: الممرات، السلالم.
تم ضبط عتبة ضوء النهار على "2lux،10lux،50lux"

مع ضوء النهار الكافي، مع ضوء النهار غير الكافي، بعد الكشف الأخير و
حتى عند اكتشاف الحركة، عند اكتشاف الحركة، يضيء الضوء. وقت الانتظار الحالي
يظل الضوء مطفأً. بعد مرور الوقت، ينطفئ الضوء.

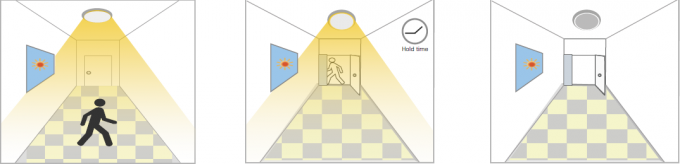

2. لا يوجد وظيفة ضوء النهار
تم ضبط عتبة ضوء النهار على "تعطيل".
يضيء عند اكتشاف الحركة، وبعد مغادرة الأشخاص، وينطفئ بعد فترة الاستعداد.
التطبيقات: الأماكن المظلمة مثل مواقف السيارات في الطابق السفلي والأنفاق.

عند اكتشاف الحركة، بعد مغادرة الأشخاص للكشف وبعد الكشف الأخير و
سيقوم المستشعر بتشغيل المنطقة، ويظل الضوء ثابتًا بنسبة 100% خلال وقت الانتظار الحالي
إضاءة تصل إلى سطوع 100%. السطوع خلال وقت الانتظار. انقضى، الضوء مطفأ.

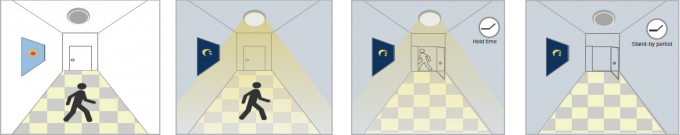

3. عرض توضيحي للوظيفة - التحكم في التعتيم/وظيفة الممر

مع ضوء النهار الكافي، مع عدم كفاية بعد الكشف الأخير، بعد وضع الاستعداد
حتى عند الحركة في ضوء النهار، عندما يكون ضوء الحركة خافتًا، سيتم إيقاف تشغيل الضوء.
تم اكتشافه، ويظل الضوء مكتشفًا، والضوء مضاءً. حتى وضع الاستعداد
إيقاف. مستوى التعتيم (10% أو

30%) بعد فترة الانتظار.

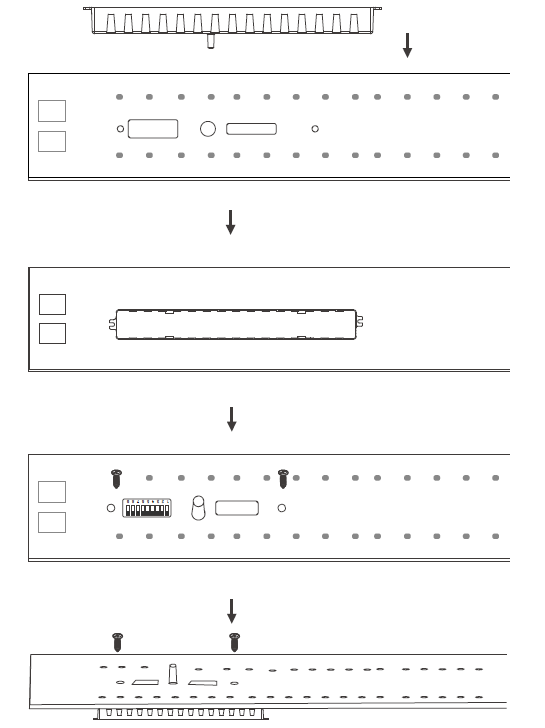

طريقة التثبيت:

ملاحظات المستخدم:

1. يمكن للميكروويف اختراق الجدران أو الزجاج الذي يقل سمكه عن 20 سم ويضعف إذا كان سمكه أكثر من 20 سم.
2. سوف تتأثر منطقة الكشف بسرعة الحركة وارتفاع التركيب وحجم الحركة.
3. قم بإجراء الاختبار في الأيام المشمسة بدون غطاء المصباح، مما سيؤثر على قيمة الإضاءة المختبرة.

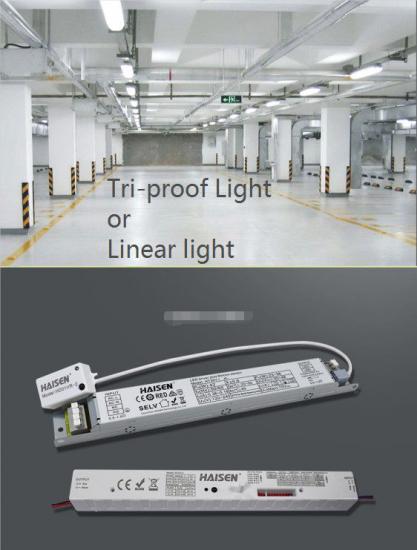

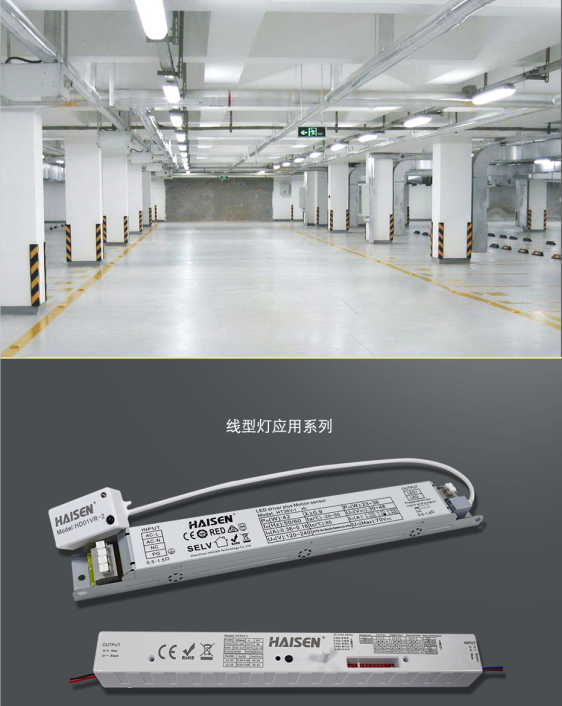

حالة التطبيق:
