مستشعر تشغيل LED 63 فولت بحمل فارغ

حمولة فارغة، مشغل LED 63 فولت ومستشعر 2 في 1، أقصى قدرة 18 واط، كاشف حركة ميكروويف 6 أمتار ارتفاع × 14 متر عمق

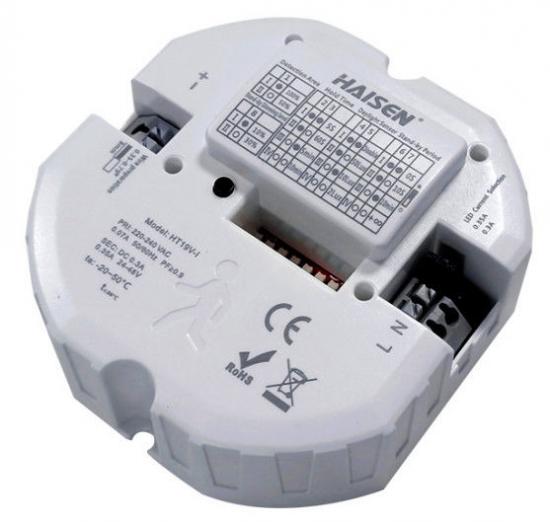

HT19V-I هو حل معزول 2 في 1 يعمل بجهد 220-240 فولت تيار متردد 18 وات مع محرك LED ومستشعر ميكروويف مع جهد خرج 24-52 فولت وارتفاع تركيب 6 أمتار (ارتفاع) × 14 مترًا (عمق) ونطاق اكتشاف

سمات:

1. محلول معزول خالٍ من الوميض؛

2. طاقة الخرج 18 وات كحد أقصى مع جهد 24-52 فولت

3. تيار خرج اختياري 0.3A/0.35A لمشاريع مختلفة.

4. أقصى ارتفاع للتركيب × نطاق الكشف: 6 م × 14 م.

5. جهد الحمل الفارغ 63 فولت كحد أقصى.

6. منطقة الكشف الاختيارية، ووقت الانتظار، ومستوى التعتيم في وضع الاستعداد، وفترة الاستعداد، وعتبة ضوء النهار.

7. كفاءة 85%

8. الحماية غير الطبيعية SCP: الاسترداد التلقائي، OVP، OCP، OTP

وصف المنتج

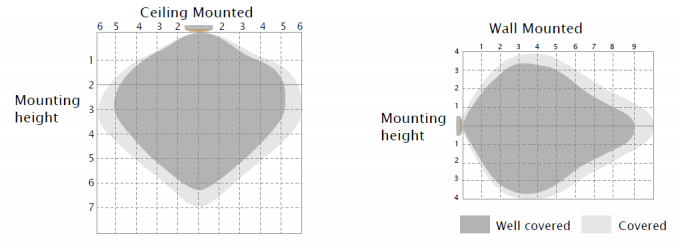

نطاق الكشف

يشير هذا الرقم إلى المسافة القصوى عند أعلى ارتفاع للتركيب مع حساسية 100%.

ارتفاع التثبيت النموذجي 2.5-6 متر.

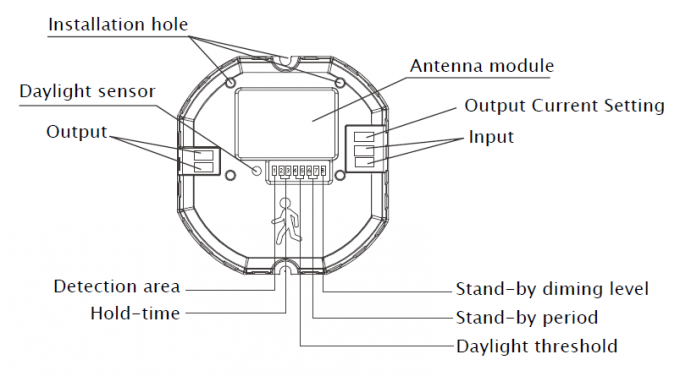

الهيكل الميكانيكي

مع ثمانية أقطاب مفتاح DIP لتعيين جميع المعلمات

مع قطبين لمفتاح DIP لاختيار تيار خرج مختلف

مع فتحتين للتثبيت، يتم تثبيتها بسهولة على تركيبات الإضاءة للمستخدم النهائي.

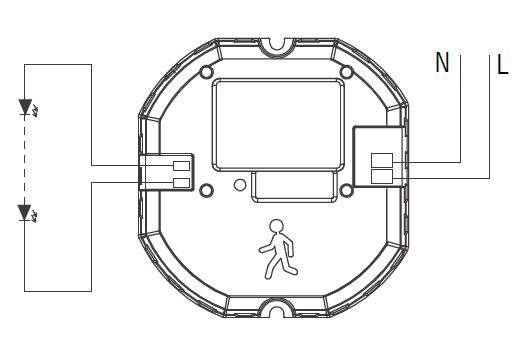

مخطط الأسلاك

قطبين للتوصيل بمصدر الطاقة (220-240 فولت تيار متردد)

قطبين للتوصيل مع ضوء LED

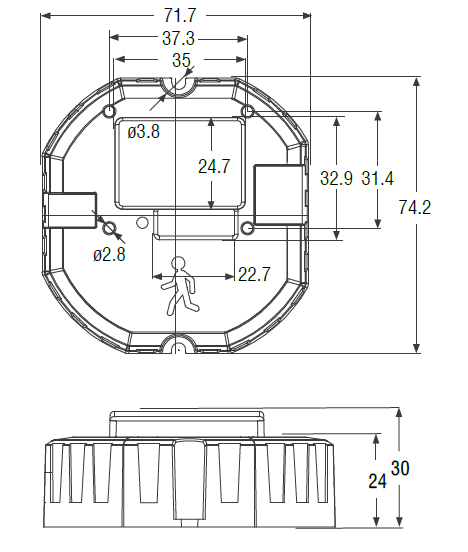

الأبعاد (مم)

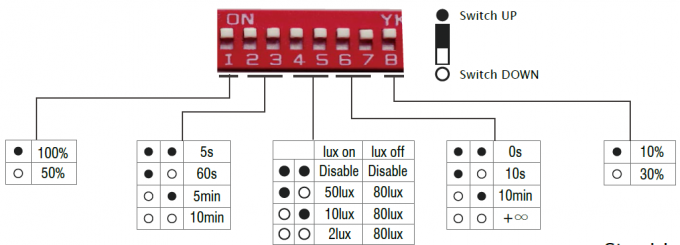

إعداد مفتاح DIP

منطقة الكشف وقت الانتظار عتبة ضوء النهار فترة الاستعداد مستوى التعتيم في وضع الاستعداد

في هذه المنطقة، يُعرَّف زمن حركة الضوء بأنه الحفاظ على سطوع محيطي منخفض، مع الحفاظ على خرج منخفض. لا يمكن اكتشاف سطوع 100% إلا قبل فترة الاستعداد. بعد تحريك الأجسام، يكون السطوع المحيطي أقل من سطوعها عند إيقاف تشغيلها. عند تشغيل المستشعر، يعمل الضوء دائمًا في منطقة الكشف. يُعيَّن مستوى الإضاءة المحدد مسبقًا على "∞"، ويُعيَّن مستوى الإضاءة في منطقة الكشف. عند الحفاظ على خرج منخفض، يُعيَّن مستوى الإضاءة القوي على "تعطيل"، وفي حالة عدم وجود حركة، يعمل المستشعر في منطقة الكشف. في كل مرة يتم اكتشافه ولا يتم إيقاف تشغيله.

الحركة بغض النظر عن سطوع البيئة المحيطة.

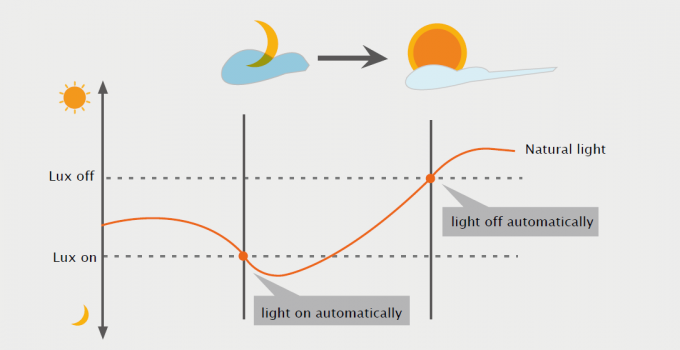

أولوية ضوء النهار

بفضل وظيفة أولوية ضوء النهار، يتمكن HT19V-I من التمييز بين سطوع الضوء الاصطناعي والضوء الطبيعي بعد تثبيته داخل التركيب، وإيقاف تشغيل الضوء تلقائيًا عندما يتجاوز سطوع الضوء المحيط مستوى الإضاءة المحدد مسبقًا.

الشرط المسبق لأولوية ضوء النهار:
1. فترة الاستعداد هي +∞؛
2. مستوى التعتيم في وضع الاستعداد هو 10% أو 30%؛
3. عتبة ضوء النهار هي 2 لوكس، أو 10 لوكس، أو 50 لوكس.

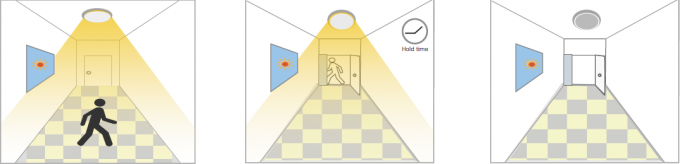

عرض تجريبي للتطبيق

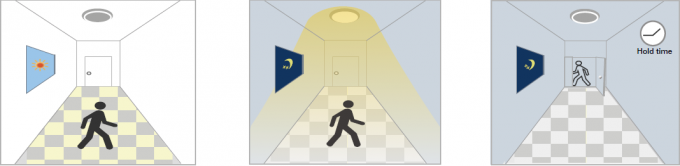

1. وظيفة التشغيل/الإيقاف التلقائي:

يُضاء عند استشعار حركة، ويُطفأ بعد مغادرة الأشخاص ليلاً. الاستخدامات: الممرات، السلالم.
تم ضبط عتبة ضوء النهار على "2lux،10lux،50lux"

مع ضوء النهار الكافي، مع ضوء النهار غير الكافي، بعد الكشف الأخير و
حتى عند اكتشاف الحركة، عند اكتشاف الحركة، يضيء الضوء. وقت الانتظار الحالي
يظل الضوء مطفأً. بعد مرور الوقت، ينطفئ الضوء.

2. لا يوجد وظيفة ضوء النهار
تم ضبط عتبة ضوء النهار على "تعطيل".
يضيء عند اكتشاف الحركة، وبعد مغادرة الأشخاص، وينطفئ بعد فترة الاستعداد.
التطبيقات: الأماكن المظلمة مثل مواقف السيارات في الطابق السفلي والأنفاق.

عند اكتشاف الحركة، بعد مغادرة الأشخاص للكشف وبعد الكشف الأخير و
سيقوم المستشعر بتشغيل المنطقة، ويظل الضوء ثابتًا بنسبة 100% خلال وقت الانتظار الحالي
إضاءة تصل إلى سطوع 100%. السطوع خلال وقت الانتظار. انقضى، الضوء مطفأ.

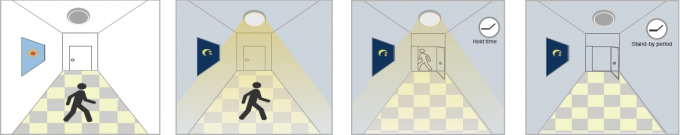

3. عرض توضيحي للوظيفة - التحكم في التعتيم/وظيفة الممر

مع ضوء النهار الكافي، مع عدم كفاية بعد الكشف الأخير، بعد وضع الاستعداد
حتى عند الحركة في ضوء النهار، عندما يكون ضوء الحركة خافتًا، سيتم إيقاف تشغيل الضوء.
تم اكتشافه، ويظل الضوء مكتشفًا، والضوء مضاءً. حتى وضع الاستعداد
إيقاف. مستوى التعتيم (10% أو

30%) بعد فترة الانتظار.

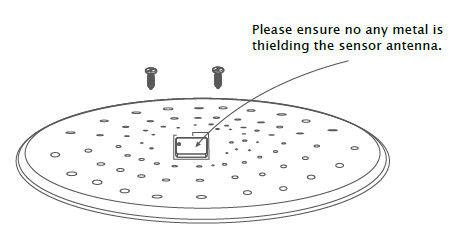

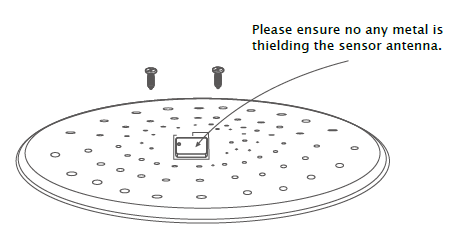

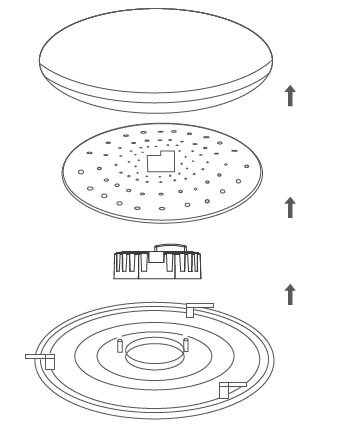

طريقة التثبيت:

ملاحظات المستخدم:

1. مناسب للتركيب الداخلي لتجنب التشغيل الخاطئ بسبب العوامل الخارجية مثل المطر أو الرياح أو تأرجح الأشجار.
2. لا يجوز تركيبه في مكان يحتوي على أربعة ملاجئ معدنية ومساحة صغيرة (مثل السقف المصنوع من الحديد المجلفن).
3. يجب ملاحظة التركيب، وذلك لتجنب الزناد الخاطئ الناجم عن اهتزاز المصباح نفسه.
4. لا يجب تركيبه بجوار آلات تشغيل كبيرة مثل مروحة التهوية/مروحة السقف لتجنب التشغيل الخاطئ الناتج عن اهتزاز الآلة.
