مستشعر شغل مفتاح الميكروويف LED بقوة 19 وات

مصباح سقف 14 متر (عمق) × 6 متر (ارتفاع) مزود بمحرك LED بقوة 19 وات ومستشعر ميكروويف بتيار ثابت 0.3 أمبير/0.35 أمبير

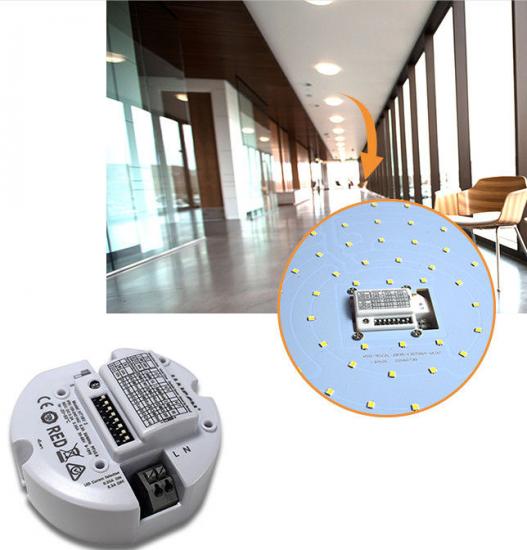

HT19V 2 هو منتج 2 في 1 يعمل بتقنية LED ومستشعر الميكروويف مع نطاق كشف جهد خرج 30-54 فولت وارتفاع 6 أمتار (ارتفاع) × 14 مترًا (عمق)، ووظيفة التعتيم ومستشعر حركة الميكروويف بقوة خرج 12-19 وات مناسب لإضاءة السقف

سمات:

1. ضمان لمدة 3 سنوات، IP20

2. الحماية غير الطبيعية SCP: الاسترداد التلقائي، OVP، OCP، OTP

3. التحكم ثلاثي المستويات من خلال خرج 1-10 فولت

4. مستشعر حركة الميكروويف عند الغسق والفجر

5. وظيفة التعتيم مع سطوع وضع الاستعداد بنسبة 10%/20%/30%/50%

6. تيار مستمر مع خيارات 0.3 أمبير/0.35 أمبير

7. نطاق الكشف × الارتفاع 14 مترًا × 6 أمتار

8. طاقة الخرج 19 وات كحد أقصى مع جهد 30 -54 فولت

9. كفاءة 87%

10. جهد الحمل الفارغ 63 فولت كحد أقصى.

11. معيار التوافق الكهرومغناطيسي EN55015

وصف المنتج

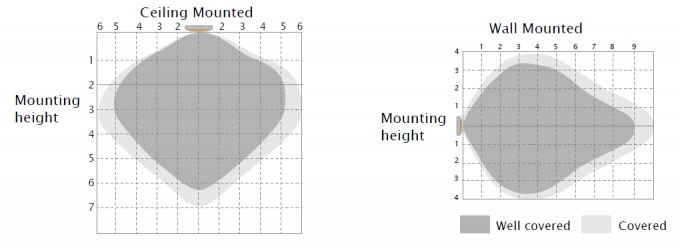

نطاق الكشف

يشير هذا الرقم إلى المسافة القصوى عند أعلى ارتفاع للتركيب مع حساسية 100%.

ارتفاع التثبيت النموذجي 2.5-6 متر.

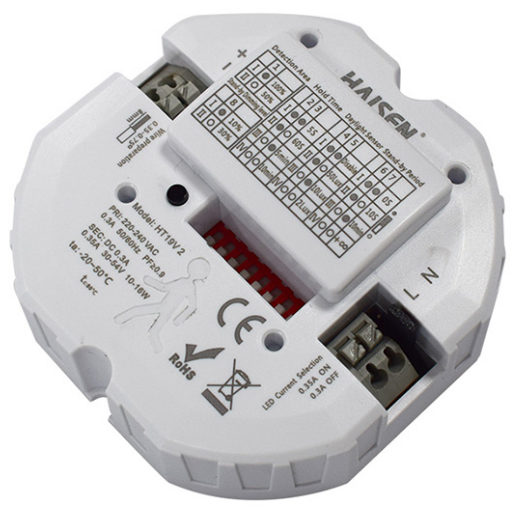

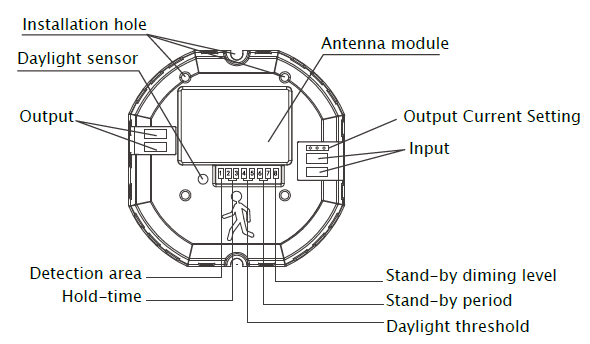

الهيكل الميكانيكي

مع ثمانية أقطاب مفتاح DIP لتعيين جميع المعلمات

مع قطبين لمفتاح DIP لاختيار تيار خرج مختلف

مع فتحتين للتثبيت، يتم تثبيتها بسهولة على تركيبات الإضاءة للمستخدم النهائي.

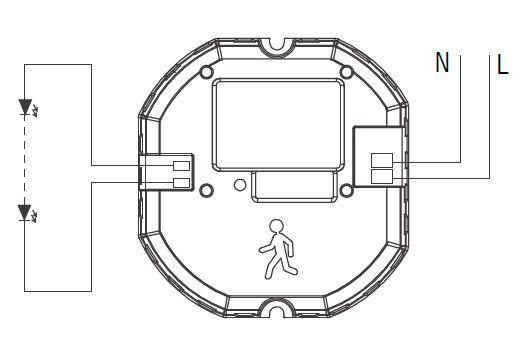

مخطط الأسلاك

قطبين للتوصيل بمصدر الطاقة (220-240 فولت تيار متردد)

قطبين للتوصيل مع ضوء LED

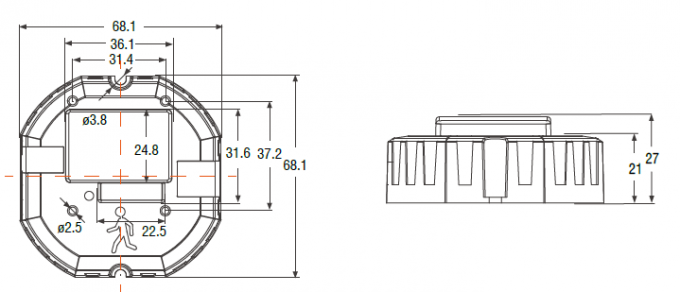

الأبعاد (مم)

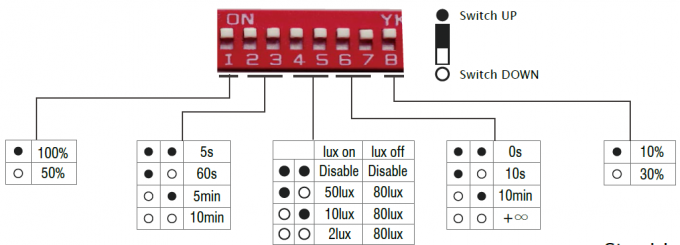

إعداد مفتاح DIP

منطقة الكشف وقت الانتظار عتبة ضوء النهار فترة الاستعداد مستوى التعتيم في وضع الاستعداد

في هذه المنطقة، سيتم الكشف عن سطوع الضوء بنسبة 100% فقط قبل فترة الاستعداد.
بعد تحريك السطوع المحيط، يُمكن تفعيله بالكامل، ما يُقلل من حساسية الأجسام. عند تشغيل المستشعر، تكون منطقة الكشف 100%. يتم ضبط شدة الإضاءة المحددة مسبقًا على "∞"، ويُعرف مقدار منطقة الكشف أن المستشعر سيعمل دائمًا. عند الحفاظ على خرج منخفض، يتم ضبط شدة الإضاءة القوية على "تعطيل"، وفي حالة عدم وجود حركة، يعمل المستشعر في منطقة الكشف. في كل مرة يتم اكتشافه ولا يتم إيقاف تشغيله.

الحركة بغض النظر عن سطوع البيئة المحيطة.

إعداد تيار الإخراج

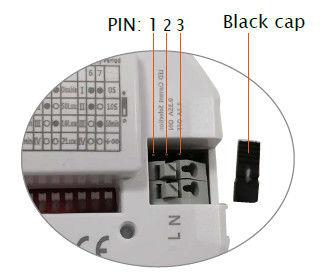

اضبط التيار ليكون 350 مللي أمبير عن طريق توصيل الغطاء الأسود على 1 و 2 PIN، و 300 مللي أمبير عن طريق توصيل 2 و 3 PIN.

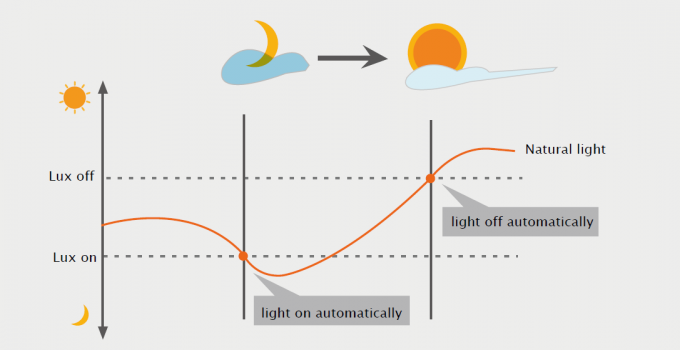

د أولوية الضوء

بفضل وظيفة أولوية ضوء النهار، يتمكن جهاز HT19V-I من التمييز بين سطوع الضوء الاصطناعي
من الضوء الطبيعي بعد تثبيته داخل التركيبات، وإيقاف تشغيل الضوء تلقائيًا عند
سطوع الضوء المحيط يتجاوز مستوى الإضاءة المحدد مسبقًا.

الشرط المسبق لأولوية ضوء النهار:
1. فترة الاستعداد هي +∞؛
2. مستوى التعتيم في وضع الاستعداد هو 10% أو 30%؛
3. عتبة ضوء النهار هي 2 لوكس، أو 10 لوكس، أو 50 لوكس.

عرض تجريبي للتطبيق

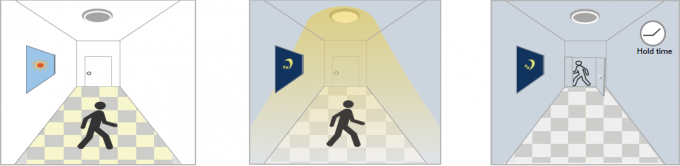

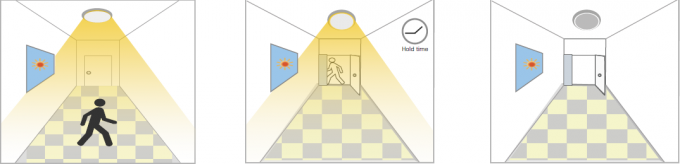

1. وظيفة التشغيل/الإيقاف التلقائي:

يُضاء عند استشعار حركة، ويُطفأ بعد مغادرة الأشخاص ليلاً. الاستخدامات: الممرات، السلالم.
تم ضبط عتبة ضوء النهار على "2lux،10lux،50lux"

مع ضوء النهار الكافي، مع ضوء النهار غير الكافي، بعد الكشف الأخير و
حتى عند اكتشاف الحركة، عند اكتشاف الحركة، يضيء الضوء. وقت الانتظار الحالي
يظل الضوء مطفأً. بعد مرور الوقت، ينطفئ الضوء.

2. لا يوجد وظيفة ضوء النهار
تم ضبط عتبة ضوء النهار على "تعطيل".
يضيء عند اكتشاف الحركة، وبعد مغادرة الأشخاص، وينطفئ بعد فترة الاستعداد.
التطبيقات: الأماكن المظلمة مثل مواقف السيارات في الطابق السفلي والأنفاق.

عند اكتشاف الحركة، بعد مغادرة الأشخاص للكشف وبعد الكشف الأخير و
سيقوم المستشعر بتشغيل المنطقة، ويظل الضوء ثابتًا بنسبة 100% خلال وقت الانتظار الحالي
إضاءة تصل إلى سطوع 100%. السطوع خلال وقت الانتظار. انقضى، الضوء مطفأ.

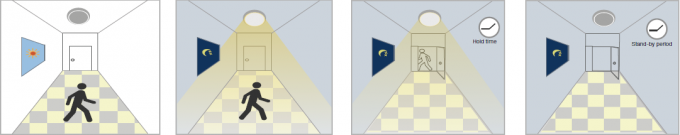

3. عرض توضيحي للوظيفة - التحكم في التعتيم/وظيفة الممر

مع ضوء النهار الكافي، مع عدم كفاية بعد الكشف الأخير، بعد وضع الاستعداد
حتى عند الحركة في ضوء النهار، عندما يكون ضوء الحركة خافتًا، سيتم إيقاف تشغيل الضوء.
تم اكتشافه، ويظل الضوء مكتشفًا، والضوء مضاءً. حتى وضع الاستعداد
إيقاف. مستوى التعتيم (10% أو

30%) بعد فترة الانتظار.

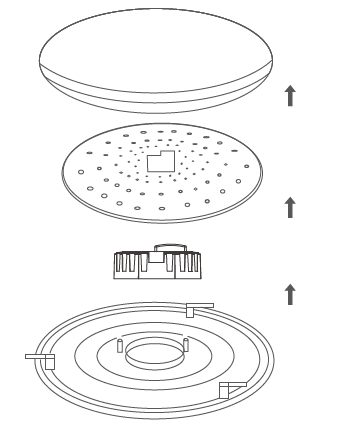

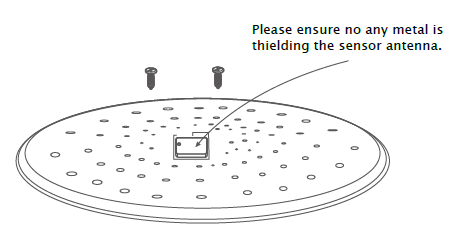

طريقة التثبيت:

ملاحظات المستخدم:

1. يمكن للميكروويف اختراق الجدران أو الزجاج الذي يقل سمكه عن 20 سم ويضعف إذا كان سمكه أكثر من 20 سم.

2. سوف تتأثر منطقة الكشف بسرعة الحركة وارتفاع التركيب وحجم الحركة.

3. قم بإجراء الاختبار في الأيام المشمسة بدون غطاء المصباح، مما سيؤثر على قيمة الإضاءة المختبرة.
