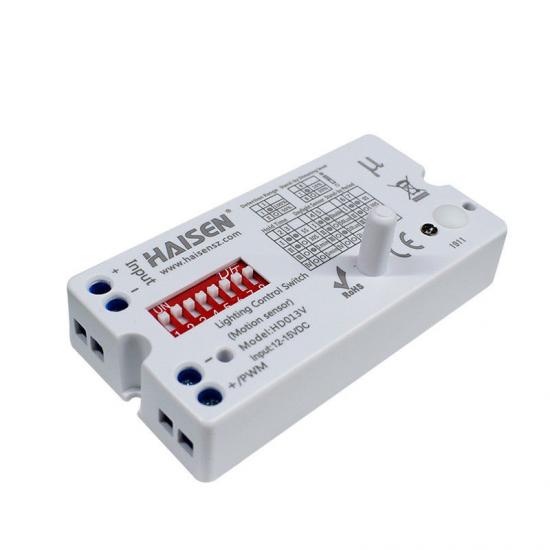

مفتاح DIP لمستشعر الحركة DC مع خاصية التعتيم PWM 0-10V لإضاءة السقف ثلاثية المقاومة

مفتاح DIP بوظيفة التعتيم PWM 0-10 فولت لإضاءة السقف ثلاثية المقاومة

مميزات مستشعر التيار المستمر:

1. طاقة الاستعداد ≤0.5 واط

2. تم تكييف تصميم مدخل 12 فولت تيار مستمر

3. مع جهد التشغيل المستمر من محرك LED، لا حاجة إلى طاقة إضافية من الخط

4. يعمل مع محرك LED قابل للتعتيم 1-10 فولت لوظيفة التعتيم على مرحلتين

5. مناسب بشكل خاص للمصابيح الحساسة للسعر

6. طاقة الاستعداد ≤0.5 واط

7. 8 مفاتيح DIP لتعيين وقت الانتظار، ومستوى التعتيم في وضع الاستعداد، وفترة الاستعداد

هوائي قضيب 8.φ5.5 مم، يحتاج إلى ثقب صغير لكشف الهوائي، بدون ظل، بدون تأثير على مجموعة حبات الضوء

عرض 9.39.9 مم ليتم تطبيقه على ضوء ثلاثي المقاومة بشكل مثالي

10. ارتفاع التركيب 2.5-4 متر للاستخدام في موقف السيارات والمستودعات المنخفضة

11. دائرة نصف قطرها المكتشفة 2-5 م

12. درجة حرارة التشغيل: -25~60 درجة مئوية

13. أفضل للتركيب في السقف

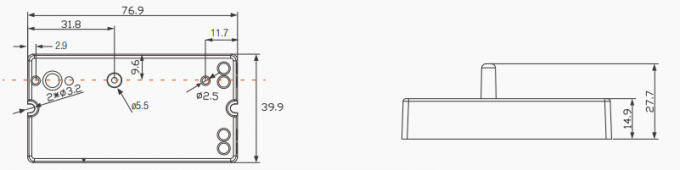

أبعاد مستشعر التيار المستمر:

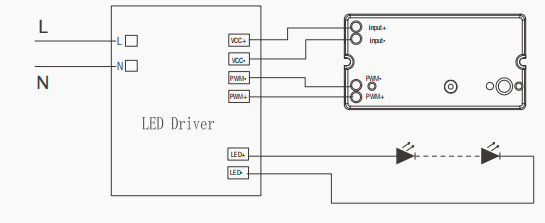

مخطط توصيل مستشعر التيار المستمر:

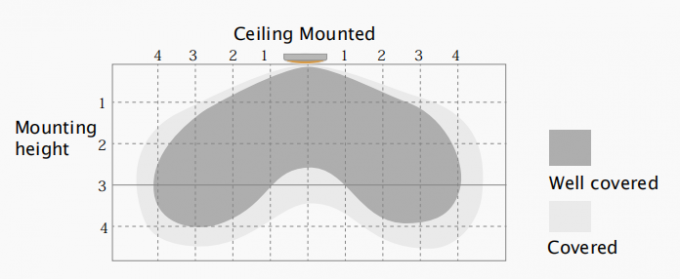

تغطية الكشف لمستشعر التيار المستمر:

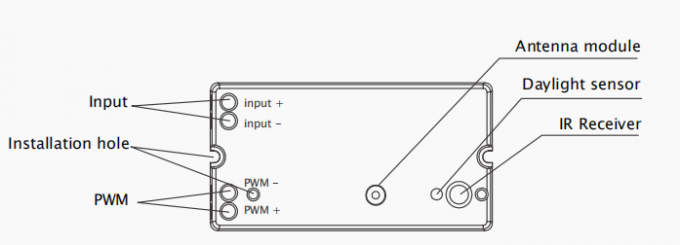

البنية الميكانيكية لمستشعر التيار المستمر:

تبديل الوضع	تعديل عرض النبضة
منطقة الكشف	50%/100%
وضع الإعداد	مفتاح DIP
وقت الانتظار	5 ثوانٍ/30 ثانية/دقيقة واحدة/5 دقائق
عتبة ضوء النهار	2 لوكس/10 لوكس/50 لوكس/تعطيل
فترة الاستعداد	0 ثانية/30 ثانية/5 دقائق/+ ∞
مستوى التعتيم في وضع الاستعداد	10%/30%

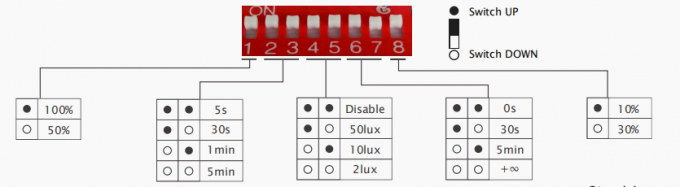

ضبط مستشعر التيار المستمر:




منطقة الكشف(1)	في هذه المنطقة، سيتم اكتشاف الحركة وستكون قادرة على تشغيل المستشعر. منطقة الكشف بنسبة 100% تُعرف أيضًا بالحساسية القوية.
وقت الانتظار(2,3)	فترة احتفاظ الضوء بسطوع 100% بعد مغادرة الأجسام المتحركة منطقة الكشف.
عتبة ضوء النهار(4,5)	تعريف سطوع المحيط؛ فقط عندما يكون سطوع المحيط أقل من مقدار الإضاءة المحدد مسبقًا، سيعمل المستشعر؛ عندما يتم ضبطه مسبقًا على "تعطيل"، يعمل المستشعر في كل مرة يكتشف فيها الحركة بغض النظر عن المحيط سطوع.
فترة الاستعداد(6،7)	فترة احتفاظ الضوء بإخراج منخفض قبل إيقاف تشغيله تمامًا. عندما يتم ضبطه مسبقًا على "∞"، يظل الضوء دائمًا عند إخراج منخفض إذا لم تكن هناك حركة في منطقة الكشف ولا يتم إيقاف تشغيلها.
مستوى التعتيم في وضع الاستعداد(8)	تعريف انخفاض الإنتاج في فترة الاستعداد.
