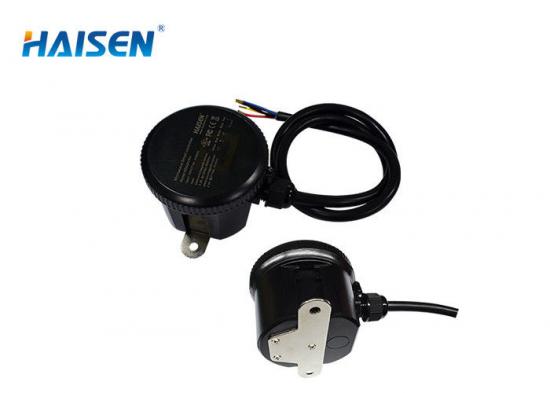

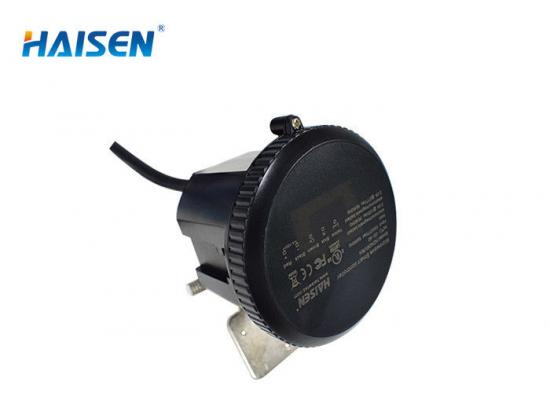

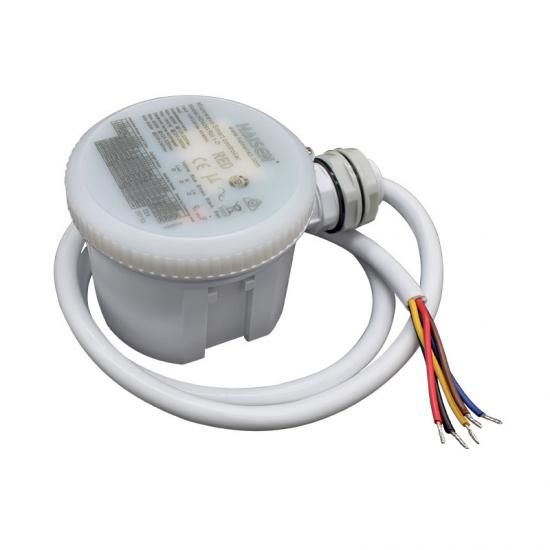

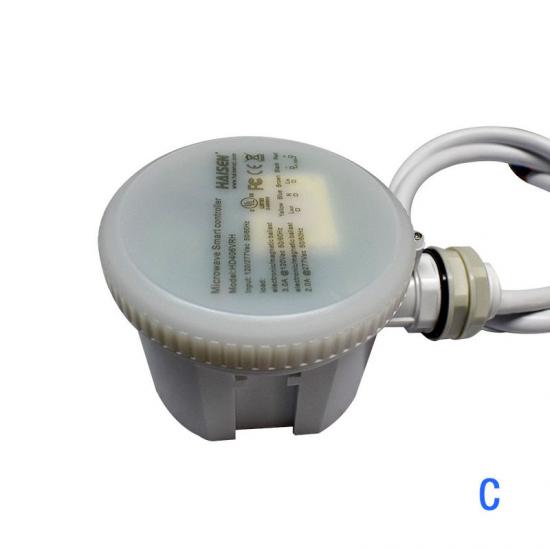

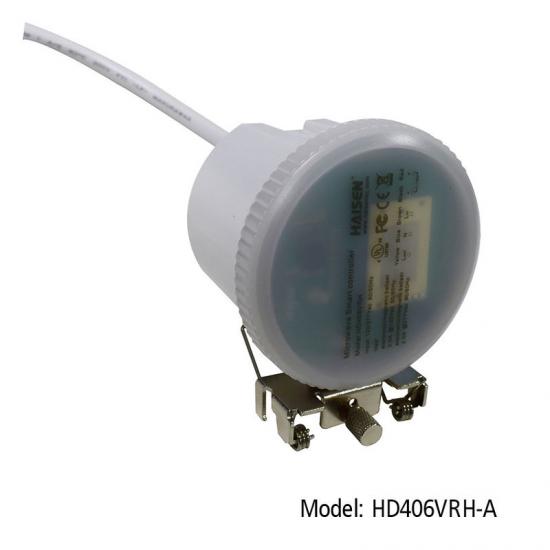

12 مفتاح DIP مستشعر حركة مع جهاز تحكم عن بعد لـ UFO Highbay
ةكرام:
HAISEN.ال دنبلا:
HD406VRH 1)كوم( رمأ:
100PCSطسق:
L/C, T/T, Western Unionجتنملا لصأ:
Chinaشهادة:
UL,FCC,TUV,RED,CE,ROHS12 مفتاح DIP مستشعر حركة مع جهاز تحكم عن بعد لـ UFO Highbay
سمات:
1. مستشعر حركة ميكروويف 5.8 جيجاهرتز مع وظيفة التعتيم.

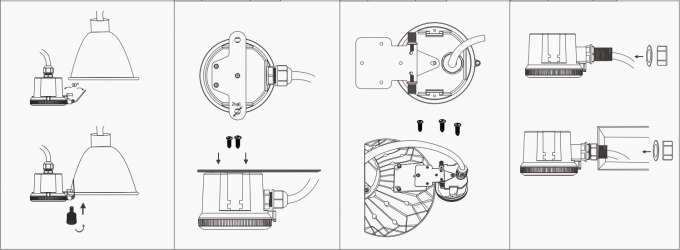

2. دعم التثبيت والتطبيقات المختلفة، للتركيب السطحي، مصباح LED عالي الجودة التقليدي مع عاكس من الألومنيوم، أو مصباح UFO عالي الجودة أو مصباح خطي/ثلاثي الإضاءة عالي الجودة.

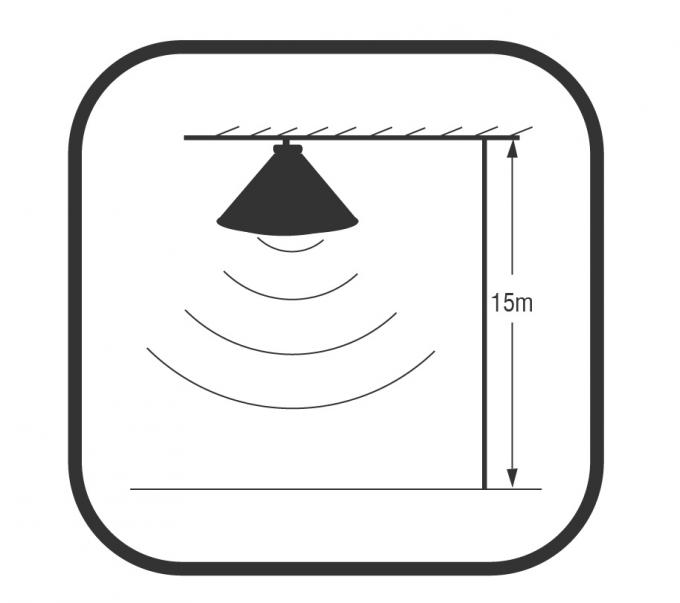

3. أقصى ارتفاع للتركيب هو 15 مترًا / 49.2 قدمًا.
4. يمكن ضبط كافة المعلمات عن طريق جهاز التحكم عن بعد.
5. حساسة وموثوقة.
6.1-10 فولت تعتيم.
7. IP 20 مع ضمان لمدة 5 سنوات.
وصف المنتج:
| جهد التشغيل |
نسخة الاتحاد الأوروبي: 120-240 فولت تيار متردد، 50 هرتز/60 هرتز الرؤية الأمريكية: 120-277 فولت تيار متردد، 50 هرتز/60 هرتز |
| قدرة التبديل |
نسخة الاتحاد الأوروبي:
المتوهجة: الحد الأقصى، 800 واط (120-220 فولت تيار متردد)؛ الحد الأقصى، 1000 واط (220-240 فولت تيار متردد)
النسخة الأمريكية: الحد الأقصى، 3.0 أمبير عند 120 فولت تيار متردد، 50/60 هرتز؛ الحد الأقصى، 2.0 أمبير عند 277 فولت تيار متردد، 50/60 هرتز |
| الطاقة الاحتياطية | ≤ 1 واط |
| طريقة التحكم | تشغيل/إيقاف/تعتيم 1-10 فولت/جهاز التحكم عن بعد (HD02R، HD03R، HD05R) |
| تردد الميكروويف | 5.8 جيجاهرتز ± 75 ميجا هرتز |
| طاقة الميكروويف | <0.3 ميجا واط |
| منطقة الكشف | 50%/100% |
| وقت الانتظار | 5 ثوانٍ/30 ثانية/دقيقة واحدة/5 دقائق/10 دقائق/20 دقيقة/30 دقيقة |
| عتبة ضوء النهار | 2 لوكس/10 لوكس/30 لوكس/50 لوكس/80 لوكس/120 لوكس/تعطيل |
| فترة الاستعداد | 0 ثانية/10 ثوانٍ/30 ثانية/1 دقيقة/5 دقائق/30 دقيقة/+∞ |
| مستوى التعتيم في وضع الاستعداد | 10%/20%/30%/50% |
| خط التحكم | نسخة الاتحاد الأوروبي: بني كبير، أزرق N، أصفر كبير، أسود 1-10 فولت، أحمر 1-10 فولت+ النسخة الأمريكية: أسود كبير، أبيض N، أحمر كبير، رمادي 1-10 فولت، أرجواني 1-10 فولت+ |
| ارتفاع التركيب | الحد الأقصى 15 مترًا (49.21 قدمًا) |
| نطاق التحديد | الأعلى Ø 14 مترًا/45.93 قدمًا |
| كشف الحركة | 0.5–1.5 متر/ثانية |
| طريقة التعبئة |
①الصندوق الأبيض الصغير (110*100*105 مم)، ②ورقة مسطحة، ③الكرتون الخارجي (465*300*465 مم) مع عامل التجفيف |
| درجة حرارة التشغيل | -35 درجة مئوية–+60 درجة مئوية |
| تصنيف IP | IP 65 |
| ضمان | 5 سنوات |
| معيار السلامة | EN61347-1 EN61347-2-13 EN60598-1 |
التحكم في التشغيل/الإيقاف منطقة الكشف عتبة ضوء النهار جهاز التحكم عن بعد
ضمان 5 سنوات مدة الانتظار 8-15 مترًا فترة الاستعداد في وضع الاستعداد مستوى التعتيم

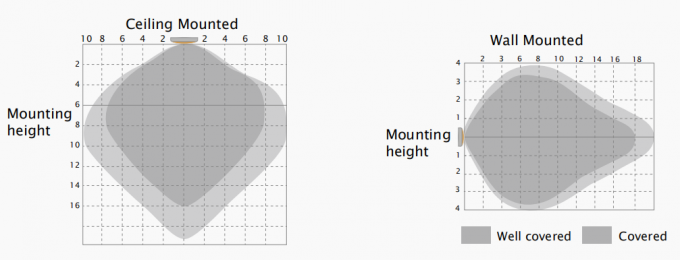

نطاق الكشف
يشير هذا الرقم إلى المسافة القصوى عند أعلى ارتفاع للتركيب مع حساسية 100%.
ارتفاع التثبيت النموذجي 8-15 متر.

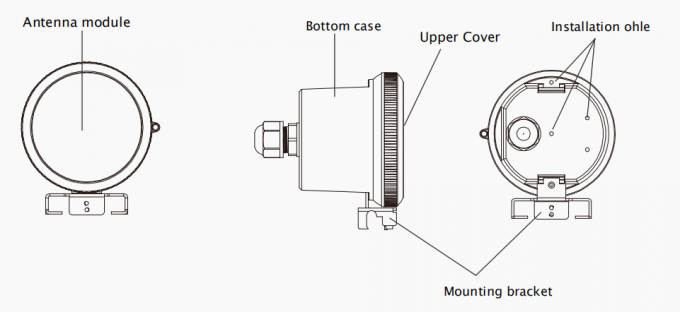

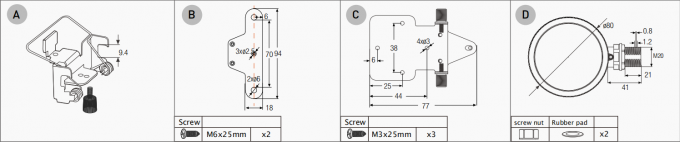

الهيكل الميكانيكي

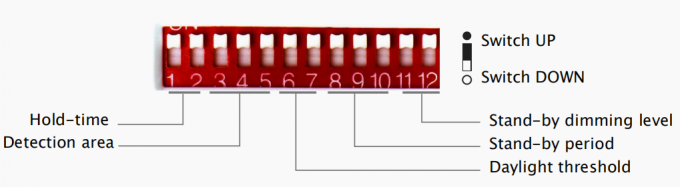

مع 12 مفتاح DIP وجهاز تحكم عن بعد لتعيين جميع المعلمات

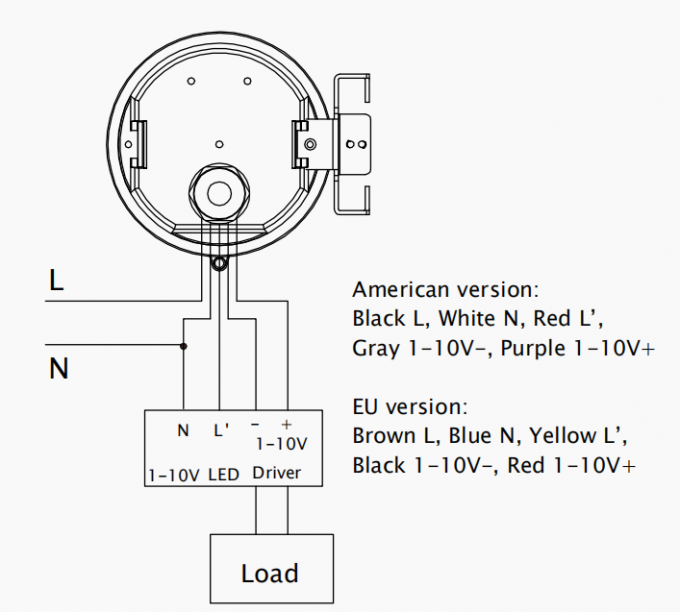

مخطط الأسلاك

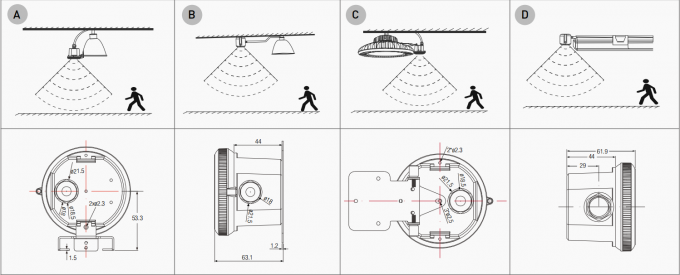

الأبعاد (مم)

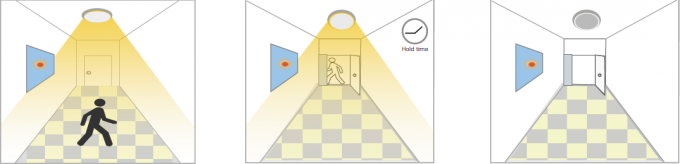

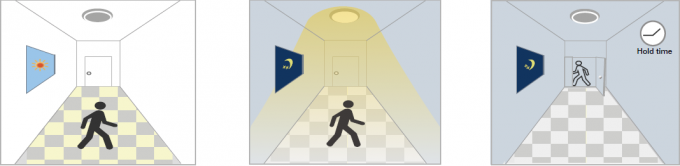

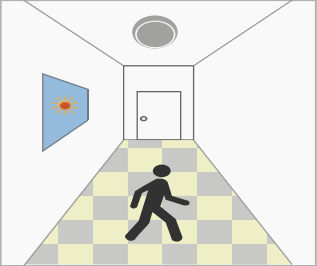

1. وظيفة التشغيل/الإيقاف التلقائي:
يُضاء عند استشعار حركة، ويُطفأ بعد مغادرة الأشخاص ليلاً. الاستخدامات: الممرات، السلالم.
مع ضوء النهار الكافي، مع ضوء النهار غير الكافي، بعد الكشف الأخير و
حتى عند اكتشاف الحركة، عند اكتشاف الحركة، يضيء الضوء. وقت الانتظار الحالي
يظل الضوء مطفأً. بعد مرور الوقت، ينطفئ الضوء.
2. لا يوجد وظيفة ضوء النهار
تم ضبط عتبة ضوء النهار على "تعطيل".

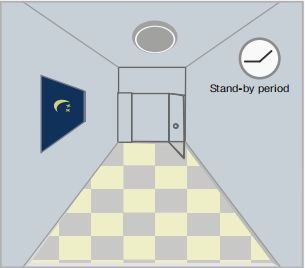

يضيء عند اكتشاف الحركة، وبعد مغادرة الأشخاص، وينطفئ بعد فترة الاستعداد.

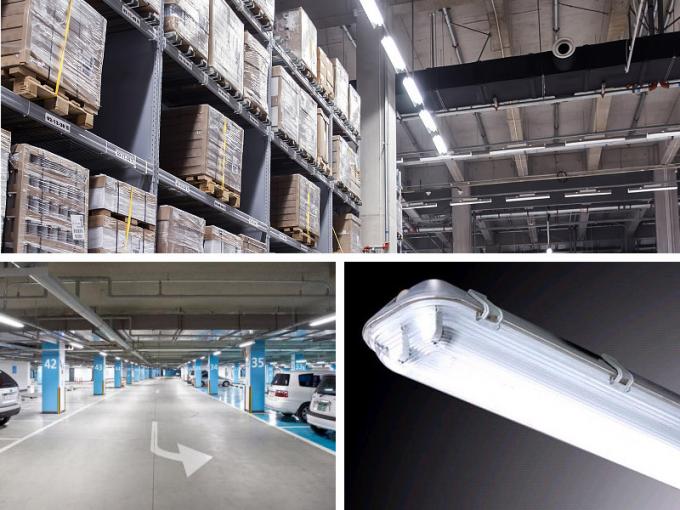

التطبيقات: الأماكن المظلمة مثل مواقف السيارات في الطابق السفلي والأنفاق.

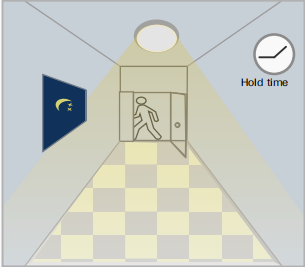

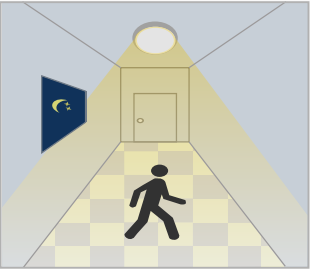

عند اكتشاف الحركة، بعد مغادرة الأشخاص للكشف وبعد الكشف الأخير و
سيقوم المستشعر بتشغيل المنطقة، ويظل الضوء ثابتًا بنسبة 100% خلال وقت الانتظار الحالي
إضاءة تصل إلى سطوع 100%. السطوع خلال وقت الانتظار. انقضى، الضوء مطفأ.
3. عرض توضيحي للوظيفة - التحكم في التعتيم/وظيفة الممر:
طلب:
ملاحظات المستخدم:
1. يمكن للميكروويف اختراق الجدران أو الزجاج الذي يقل سمكه عن 20 سم ويضعف إذا كان سمكه أكثر من 20 سم.
2. يجب أن يكون جهد المحرك مستقرًا ويطفو في حدود 10%.
3. سوف تتأثر منطقة الكشف بسرعة الحركة وارتفاع التركيب وحجم الحركة.
4. قم بإجراء الاختبار في الأيام المشمسة بدون غطاء المصباح، مما سيؤثر على قيمة الإضاءة المختبرة.

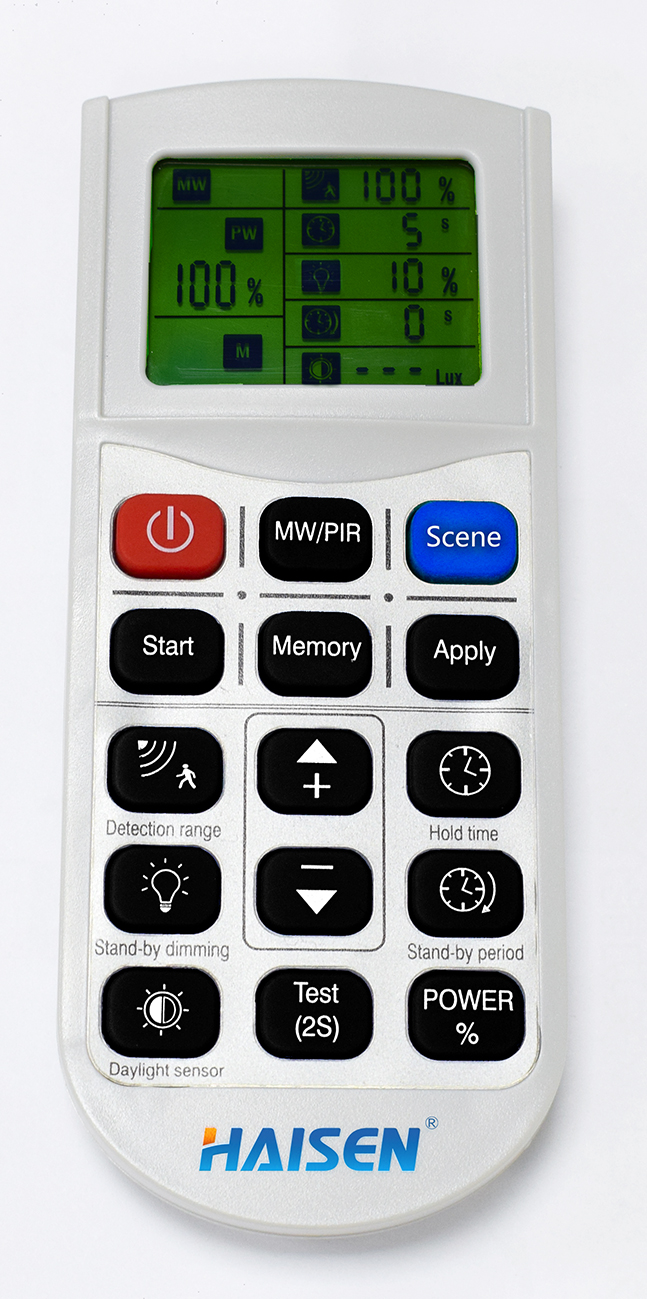

وضع الذاكرة والتطبيق
1. اضغط على زر "تشغيل/إيقاف" لتشغيل الضوء أو إيقاف تشغيله.
2. لإعادة تعيين المعلمات، يرجى اتباع الخطوات التالية:
الخطوة 1 - اضغط على ON لتشغيل الضوء إذا كان مطفأً في البداية.
الخطوة 2 - اضغط على "ابدأ" لضبط المستشعر بشكل جيد.
الخطوة 3 - اضغط على زر نطاق الكشف، ووقت الانتظار، ومستوى التعتيم في وضع الاستعداد،
فترة الاستعداد وعتبة ضوء النهار واحدة تلو الأخرى بالتسلسل (اضغط على "+/-" لـ (تعيين المعلمات).
الخطوة 5 - اضغط على "الذاكرة" لحفظ الإعدادات.
ملاحظة: يجب التحكم في الفاصل الزمني لكل إعداد للمعلمة في غضون 30 ثانية.
وضع الإعداد المعزول
١. اضغط على زر "تشغيل/إيقاف" لتشغيل أو إيقاف الإضاءة. اضغط على زر "المشهد"، وسيعمل جهاز التحكم عن بُعد. تنشيط الإعدادات التي تم حفظها آخرًا أو التي تظل في إعدادات المصنع الافتراضية.
2. لإعادة تعيين المعلمات، يرجى اتباع الخطوات التالية:
الخطوة 1 - اضغط على ON لتشغيل الضوء إذا كان مطفأً في البداية.
الخطوة 2 - اضغط على أي زر من "المشهد" و"الاختبار" و"التطبيق" لبدء اكتشاف المستشعر وضع.
الخطوة 3 - اضغط على زر نطاق الكشف، ووقت الانتظار، ومستوى التعتيم في وضع الاستعداد، فترة الاستعداد وعتبة ضوء النهار واحدة تلو الأخرى بالتتابع.
3. لبرمجة الأضواء الأخرى في المجموعة التي تحتوي على أجهزة استشعار مماثلة لنفس برنامج.
الخطوة 1 - اضغط على "ON" على المستشعر الثاني
الخطوة 2 - اضغط على "تطبيق"
ملحوظات:
1. سيتم حفظ الإعدادات تلقائيًا وستظل كما هي حتى تضغط على زر إعادة التعيين مرة أخرى.
2. سوف يومض الضوء عند ضبط كل معلمة.
3. سوف يومض الرمز عند تعيين المعلمة المقابلة.
